Software di analisi Steca TS Analyzer 1.04

Scaricare i dati ed il programma da:

http://www.solarecervino.link4think.com/index-dwl.html

Dopo aver spacchettato il programma scaricato in una directory es.:

c:/pannelli/



spacchettate anche i dati scaricati in una directory es.:

c:/pannelli/dati/2011-03/


Lanciare il programma TS Analyzer 1.04.exe

Selezionare la Lingua con la bandierina sul menu‘ in alto

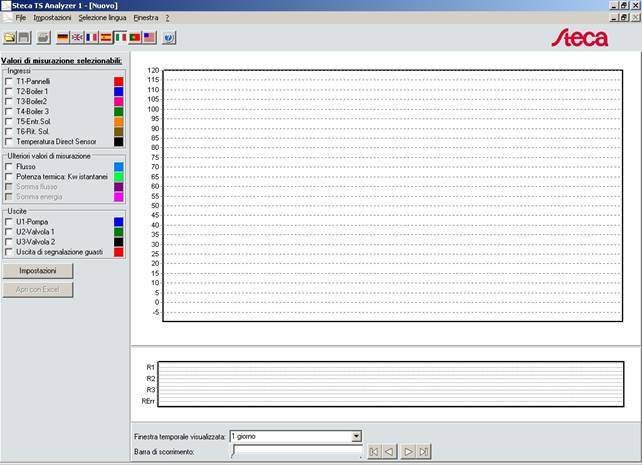

Dopo l’apertura del programma premere il bottone Impostazioni



Oppure da barra Menu’ -> Impostazioni->Finestra attuale

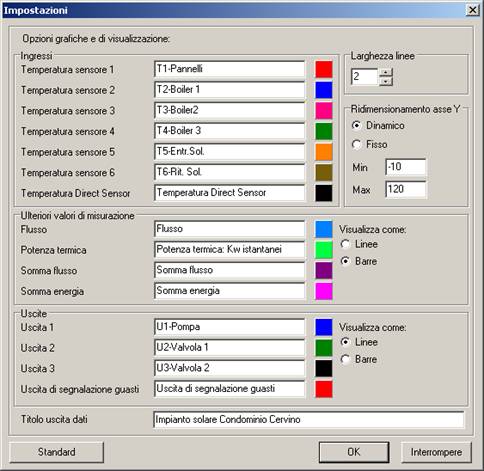

Sensore T1 – Temperatura pannelli (la sonda e’ nel collettore sul tetto)

Sensore T2 – Temperatura Boiler 1 (la sonda e’ nella parte bassa del boiler 1)

Sensore T3 – Temperatura Boiler 2 (la sonda e’ nella parte bassa del boiler 2)

Sensore T4 – Temperatura Boiler 3 (la sonda e’ nella parte bassa del boiler 3)

Sensore T5 – Temperatura entrata solare (la sonda e’ in centrale prima dei boiler)

Sensore T6 – Temperatura ritorno solare (la sonda e’ in centrale dopo i boiler)

Temperatura Direct Sensor – Temperatura Ritorno solare misurata dal TDS (come T6)



Flusso – portata della pompa in litri minuto

Potenza termica – Energia istantanea espressa in Kw

Somma flusso – Il totale della portata, in litri, del circuito solare nel giorno

Somma energia – il totale dei Kwh prodotti nel giorno.*



Uscita 1 – Comando Pompa - quando attiva la pompa gira e riscalda il Boiler 1

Uscita 2 – Comando Valvola 1 - quando attiva la pompa riscalda il Boiler 2

Uscita 3 – Comando Valvola 2 - quando attiva la pompa riscalda il Boiler 3

Uscita Guasti – segnalazioni di allarme malfunzionamenti







*Nota:

Il Calcolo dei  Kwh dovrebbe essere fatto con la seguente formula:

((T5-Temp TDS)*Flusso)* X

X e’ un coefficiente calcolato dalla centralina che varia in funzione della percentuale di glicole presente nel fluido del circuito solare.

La  % di glicole (30,40,50) e’ impostata tra i parametri della centralina



Analisi dati di piu’ giorni:

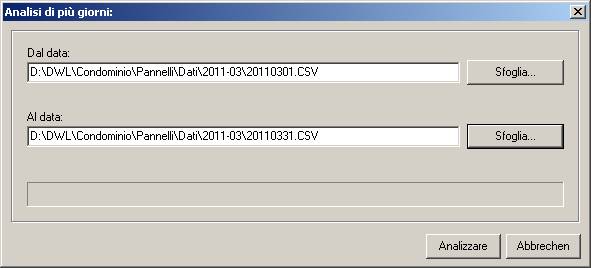

 Ctrl-n   oppure   Menu -> File -> Analisi di piu’ giorni





Selezionare il primo giorno (Dal data)



Selezionare l’ultimo giorno (Al data)



Premere il bottone Analizzare

Quando ha finito il caricamento premere il Bottone Ok

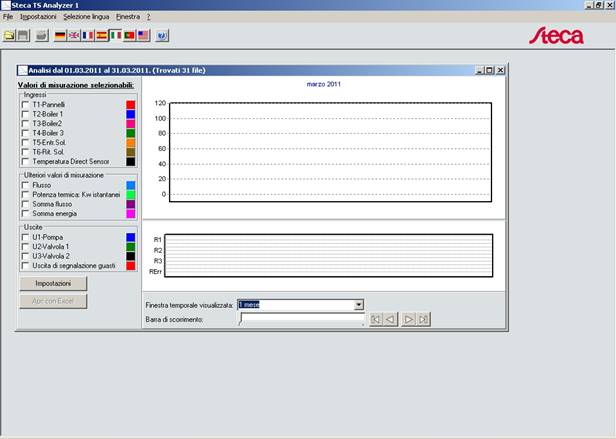

In basso su -> Finestra temporale visualizzata selezionate “1 mese”



Sulla sinistra selezionate i valori che volete visualizzare.
